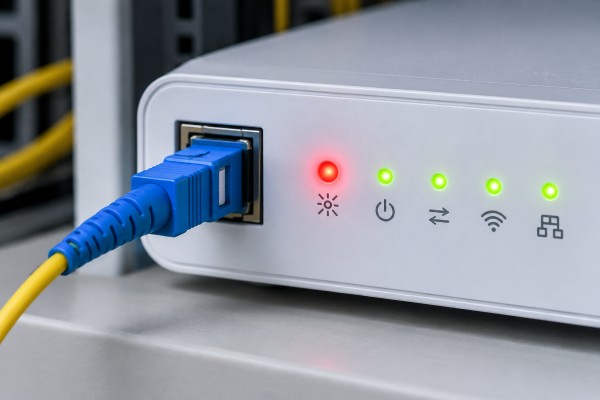

Lampu LOS Merah pada Fiber Optik, Apa Penyebabnya?

Lampu LOS merah pada modem atau ONT biasanya menjadi tanda bahwa perangkat tidak menerima sinyal optik sebagaimana mestinya. LOS merupakan singkatan dari Loss of Signal, sehingga ketika indikator ini menyala merah atau berkedip, koneksi jaringan fiber optik biasanya ikut terganggu.

Penyebabnya tidak selalu modem atau ONT yang rusak. Gangguan dapat berasal dari kabel fiber optik, konektor, patch cord, hasil splicing, jalur distribusi, hingga sumber sinyal dari sisi upstream.

Apa Arti Lampu LOS Merah?

Pada jaringan fiber optik, data dikirim menggunakan sinyal cahaya. ONT atau perangkat penerima membutuhkan optical signal dengan level yang sesuai agar komunikasi dapat berjalan normal.

Ketika sinyal tersebut tidak diterima atau kondisinya berada di luar parameter yang dapat diterima perangkat, indikator LOS dapat menyala merah.

Kondisi ini dapat disertai beberapa gejala seperti:

• Internet tidak dapat digunakan
• Koneksi jaringan terputus
• ONT tidak mendapatkan koneksi
• Lampu PON tidak menunjukkan kondisi normal
• LOS berkedip atau terus menyala merah

Untuk mengetahui penyebab pastinya, jalur fiber perlu diperiksa dari sisi perangkat hingga kabel dan titik sambungannya.

Penyebab Lampu LOS Merah pada Fiber Optik

Berikut beberapa penyebab yang umum ditemukan saat melakukan troubleshooting.

1. Kabel Fiber Optik Putus

Kabel fiber optik dapat mengalami kerusakan akibat tertarik, terjepit, terkena pekerjaan konstruksi, atau mengalami kerusakan fisik lainnya.

Jika core fiber benar-benar putus, sinyal cahaya tidak dapat mencapai perangkat penerima sehingga indikator LOS dapat menyala.

2. Kabel Fiber Optik Tertekuk Terlalu Tajam

Fiber optik memiliki batas radius tekukan atau bending radius. Kabel yang ditekuk terlalu tajam dapat menyebabkan peningkatan loss.

Kondisi ini sering terjadi ketika kabel dipaksakan masuk ke dalam rack, conduit, tray, atau area dengan ruang terbatas.

Karena itu, jalur kabel perlu ditata dengan memperhatikan radius tekukan yang direkomendasikan untuk jenis kabel yang digunakan.

3. Konektor Fiber Optik Longgar atau Kotor

Konektor merupakan salah satu bagian penting dalam jalur fiber optik. Debu, kotoran, atau konektor yang tidak terpasang dengan benar dapat mengganggu transmisi sinyal.

Masalah yang terlihat sederhana ini dapat menyebabkan optical power menurun dan koneksi menjadi tidak stabil atau bahkan terputus.

4. Patch Cord Fiber Optik Bermasalah

Patch cord menghubungkan perangkat aktif dengan OTB, ODF, atau titik terminasi lainnya.

Ketika rusak, terjepit, mengalami bending berlebihan, atau memiliki konektor bermasalah dapat menjadi penyebab LOS merah fiber optik.

Pemeriksaan patch cord menjadi salah satu langkah awal yang dapat dilakukan sebelum melakukan pengecekan terhadap jalur utama.

5. Hasil Splicing Memiliki Loss Tinggi

Penyambungan fiber optik menggunakan fusion splicer harus dilakukan dengan benar.

Splicing yang kurang baik dapat menghasilkan loss lebih tinggi dari yang diharapkan. Jika akumulasi redaman pada jalur terlalu besar, optical signal yang sampai ke perangkat penerima dapat menjadi terlalu lemah.

Dalam kondisi tertentu, sambungan perlu diperiksa dan dilakukan splicing ulang.

6. Gangguan pada ODP, OTB, ODF, atau Jalur Fiber

Lokasi masalah tidak selalu berada di dekat modem atau ONT.

Gangguan dapat terjadi pada titik distribusi atau terminasi seperti ODP, OTB, maupun ODF. Kabel backbone atau jalur distribusi yang menghubungkan titik-titik tersebut juga dapat mengalami masalah.

Karena itu, pemeriksaan hanya pada ONT belum tentu dapat menemukan sumber gangguan.

7. Masalah pada Perangkat atau Sumber Sinyal

Apabila jalur kabel dalam kondisi baik, pemeriksaan dapat dilanjutkan pada perangkat aktif dan sumber optical signal.

Gangguan pada perangkat, modul optik, konfigurasi, atau sisi upstream dapat menyebabkan perangkat penerima tidak memperoleh sinyal yang diperlukan.

Cara Mengecek Lampu LOS Merah

Beberapa pengecekan awal dapat dilakukan sebelum melakukan pengujian lebih lanjut:

• Periksa kondisi kabel fiber optik secara visual.
• Pastikan patch cord tidak tertekuk tajam atau terjepit.
• Periksa apakah konektor terpasang dengan benar.
• Periksa titik terminasi yang mudah diakses.
• Jangan menarik atau menekuk kabel secara berlebihan.
• Jangan melihat langsung ke ujung konektor fiber optik.
• Hindari melakukan splicing tanpa alat dan prosedur yang sesuai.

Jika tidak ditemukan kerusakan secara visual, teknisi dapat melakukan pengukuran menggunakan Optical Power Meter dan pengujian menggunakan OTDR sesuai kebutuhan.

Kapan Perlu Menggunakan OTDR?

OTDR atau Optical Time Domain Reflectometer digunakan untuk menganalisis karakteristik jalur fiber optik.

Pengujian OTDR dapat membantu teknisi mengidentifikasi event pada jalur, misalnya sambungan dengan loss tinggi, refleksi tertentu, bending tertentu, atau indikasi lokasi kabel yang mengalami gangguan.

Hasil OTDR kemudian perlu dianalisis bersama kondisi instalasi di lapangan untuk menentukan tindakan perbaikan yang tepat.

Jangan Langsung Mengganti Modem atau ONT

Saat melihat lampu LOS merah, jangan langsung menyimpulkan bahwa modem atau ONT rusak.

Permasalahan dapat berada pada patch cord, konektor, splicing, jalur kabel, titik distribusi, maupun sumber sinyal dari sisi upstream.

Mengganti perangkat tanpa melakukan pemeriksaan jalur terlebih dahulu belum tentu menyelesaikan masalah.
