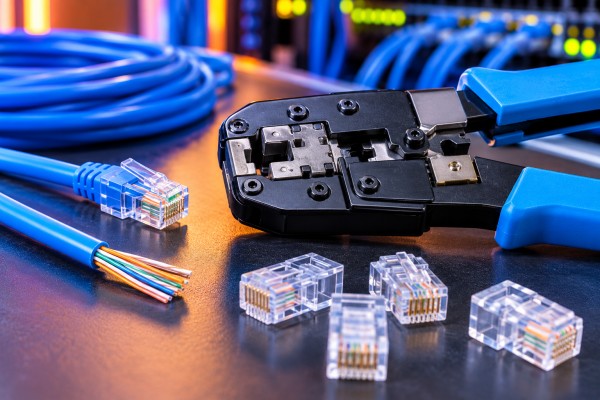

RJ45 crimping tools

RJ45 Sudah Dicrimping Tapi LAN Tidak Connect? Ini Penyebabnya

RJ45 sudah dipasang dan dicrimping pada kedua ujung kabel, tetapi setelah dihubungkan ke komputer atau switch, LAN tidak connect. Lampu indikator Ethernet bahkan mungkin tidak menyala sama sekali.

Masalah seperti ini cukup sering terjadi setelah proses crimping kabel LAN. Konektor RJ45 yang terlihat sudah terpasang rapi belum tentu memiliki kontak yang sempurna pada seluruh conductor.

Jika RJ45 sudah dicrimping tapi tidak connect, beberapa hal pertama yang perlu diperiksa adalah urutan warna kabel, posisi conductor, pin RJ45, kondisi kabel, dan hasil pengujian menggunakan LAN cable tester.

Kenapa RJ45 Sudah Dicrimping Tapi LAN Tidak Connect?

Koneksi Ethernet membutuhkan conductor dan pasangan kabel yang diterminasi dengan benar pada kedua ujung jalur.

Kesalahan pada satu atau beberapa conductor dapat menyebabkan:

  • LAN tidak terdeteksi.
  • Lampu Ethernet tidak menyala.
  • Koneksi sering putus-nyambung.
  • Kecepatan jaringan tidak sesuai.
  • LAN cable tester menunjukkan error.

Karena itu, jangan langsung menyimpulkan komputer atau switch rusak. Periksa kabel dan terminasi terlebih dahulu.

1. Urutan Warna Kabel RJ45 Salah

Salah satu penyebab kabel LAN setelah crimping tidak berfungsi adalah kesalahan urutan conductor.

Terminasi kabel Ethernet umumnya mengikuti standar T568A atau T568B. Urutan warna harus dipasang dengan benar dan konsisten sesuai standar instalasi yang digunakan.

Kesalahan kecil pada susunan conductor dapat menyebabkan kabel tidak bekerja sebagaimana mestinya.

Jangan hanya mengandalkan ingatan ketika melakukan crimping. Periksa kembali urutan warna sebelum connector ditekan menggunakan crimping tool.

2. Kabel Tidak Masuk Sampai Ujung RJ45

Perhatikan posisi setiap conductor di dalam connector transparan.

Seluruh conductor harus masuk dengan benar sehingga bagian ujungnya mencapai posisi yang memungkinkan pin RJ45 melakukan kontak.

Jika salah satu conductor lebih pendek atau bergeser ketika dimasukkan, pin RJ45 mungkin tidak mendapatkan kontak yang sempurna.

Akibatnya, secara visual connector terlihat sudah terpasang, tetapi secara elektrik terdapat jalur yang Open.

3. Pin RJ45 Tidak Menekan Conductor dengan Sempurna

Proses crimping kabel LAN bertujuan membuat pin pada RJ45 melakukan kontak dengan conductor.

Jika crimping kurang sempurna, satu atau beberapa pin dapat gagal melakukan kontak.

Penyebabnya bisa berasal dari:

  • Crimping tool bermasalah.
  • Connector berkualitas buruk.
  • Conductor tidak berada pada posisi yang benar.
  • Tekanan crimping tidak sempurna.

Jika dicurigai terjadi masalah pada connector, sebaiknya potong RJ45 tersebut dan lakukan terminasi ulang menggunakan connector baru.

4. Jacket Kabel Tidak Terjepit dengan Baik

Bagian outer jacket kabel sebaiknya masuk cukup jauh ke dalam RJ45 agar mekanisme strain relief pada connector dapat menahannya.

Jika jacket dikupas terlalu panjang, bagian yang tertahan connector mungkin hanya conductor individual.

Kondisi tersebut membuat terminasi lebih mudah berubah ketika kabel ditarik, ditekuk, atau digerakkan.

Pada akhirnya, RJ45 dapat tidak terdeteksi atau koneksi menjadi putus-nyambung.

5. Connector RJ45 Tidak Sesuai dengan Kabel

Tidak semua kabel dan connector RJ45 mempunyai konstruksi yang sama.

Pemilihan connector perlu disesuaikan dengan kabel yang digunakan, termasuk tipe conductor, kategori kabel, serta ukuran fisiknya.

Connector yang tidak cocok dapat menyebabkan conductor sulit masuk atau pin tidak melakukan kontak secara optimal.

Karena itu, gunakan connector yang spesifikasinya sesuai dengan kabel LAN.

6. Kabel LAN Putus atau Rusak

Masalah belum tentu berada pada RJ45.

Kabel LAN dapat mengalami kerusakan di tengah jalur akibat:

  • Tertekuk terlalu tajam.
  • Terjepit benda berat.
  • Tertarik terlalu kuat.
  • Terkena benda tajam.
  • Kerusakan conductor di dalam kabel.
See also  Penyebab Satu Titik LAN Tidak Berfungsi Titik Lain Normal

Jika conductor sudah putus di tengah jalur, mengganti RJ45 tidak akan menyelesaikan masalah.

Kondisi kabel perlu diperiksa menggunakan alat testing.

7. Terminasi di Ujung Lain Bermasalah

Ketika RJ45 tidak connect, jangan hanya memeriksa satu ujung kabel.

Pada structured cabling, ujung lainnya mungkin diterminasi ke:

  • Keystone jack
  • Outlet LAN
  • Patch panel
  • RJ45 lainnya

Kesalahan punch down pada keystone atau patch panel juga dapat membuat jalur tidak bekerja meskipun RJ45 pada sisi perangkat sudah benar.

Cara Mengecek RJ45 yang Tidak Connect

Lakukan troubleshooting secara bertahap:

  1. Lepaskan kabel dari perangkat.
  2. Periksa urutan warna pada kedua ujung.
  3. Pastikan seluruh conductor masuk dengan sempurna.
  4. Periksa kondisi pin RJ45.
  5. Gunakan LAN cable tester.
  6. Perhatikan apakah tester menunjukkan Open, Short, Miswire, atau Split Pair.
  7. Terminasi ulang bagian yang bermasalah.
  8. Test kembali sebelum kabel digunakan.

Cara ini lebih efektif dibanding langsung mengganti switch, router, atau komputer tanpa mengetahui kondisi kabel.

Gunakan LAN Cable Tester

Pemeriksaan visual saja tidak selalu cukup untuk mengetahui apakah terminasi RJ45 sudah benar.

LAN cable tester dapat membantu menemukan beberapa masalah seperti:

  • Open – conductor tidak tersambung.
  • Short – terdapat hubungan antar-conductor yang tidak seharusnya.
  • Miswire – conductor masuk ke pin yang salah.
  • Split Pair – pin dapat tersambung, tetapi pasangan twisted pair tidak sesuai.

Tester sederhana umumnya dapat membantu memeriksa continuity dan wire map. Alat testing yang lebih lengkap dapat memberikan informasi kondisi kabel secara lebih detail.

Baca juga : Kabel LAN Tester Menunjukkan Split Pair, Apa Artinya?

Haruskah RJ45 Dicrimping Ulang?

Lakukan terminasi ulang apabila ditemukan:

  • Urutan warna salah.
  • Conductor tidak masuk sempurna.
  • Pin tidak melakukan kontak.
  • Connector rusak.
  • Hasil cable tester menunjukkan kesalahan terminasi.

Sebaiknya gunakan RJ45 baru ketika melakukan terminasi ulang daripada menggunakan kembali connector yang sudah dicrimping.

Setelah selesai, lakukan testing kembali.

RJ45 atau Keystone untuk Instalasi Kantor?

Untuk instalasi jaringan kantor yang terstruktur, kabel horizontal biasanya lebih rapi jika diterminasi menggunakan keystone dan patch panel.

Perangkat kemudian dihubungkan menggunakan patch cord.

Konfigurasi seperti ini mempermudah labeling, maintenance, penggantian patch cord, serta troubleshooting ketika salah satu titik jaringan mengalami masalah.

Kapan Perlu Memanggil Teknisi Jaringan?

Pertimbangkan pengecekan teknisi jika:

  • Sudah crimping ulang tetapi LAN tetap tidak connect.
  • Banyak titik LAN mengalami masalah.
  • Jalur kabel berada di plafon atau conduit.
  • Ujung kabel berada pada patch panel.
  • Lokasi kerusakan tidak diketahui.
  • LAN cable tester terus menunjukkan error.
  • Banyak titik perlu diterminasi dan ditest sekaligus.

Butuh Crimping dan Testing Kabel LAN?

RJ45 sudah dicrimping tapi LAN tidak connect paling sering perlu ditelusuri dari kondisi terminasi dan jalur kabel. Melakukan testing terlebih dahulu membantu menemukan sumber masalah sebelum mengganti perangkat jaringan.

Jika membutuhkan instalasi maupun perbaikan jaringan, Amartta menyediakan Jasa Instalasi Kabel LAN untuk kantor, gedung, pabrik, warehouse, hotel, rumah sakit, sekolah, kampus, retail, dan fasilitas bisnis lainnya.

Layanan meliputi penarikan kabel LAN, crimping dan terminasi RJ45, pemasangan keystone dan outlet LAN, terminasi patch panel, penataan network rack, cable management, labeling, testing, serta troubleshooting titik jaringan.

Dengan terminasi dan pengujian yang benar, masalah pada kabel dapat ditemukan lebih cepat dan jaringan dapat bekerja lebih stabil.
