Lampu LAN Tidak Menyala Padahal Kabel Terpasang? Arti Indikator dan 5 Penyebabnya

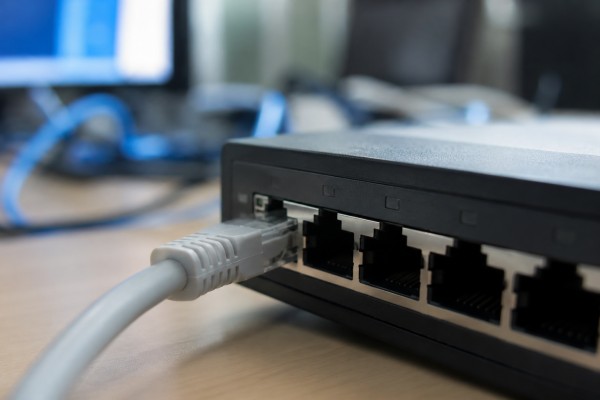

Lampu LAN Tidak Menyala

Kabel sudah terpasang di switch atau di PC, tetapi lampu LAN tidak menyala? Lampu di port Ethernet adalah alat diagnosis paling cepat yang Anda punya. Lampu itu menunjukkan apakah koneksi fisik (physical link) antara dua perangkat sudah terbentuk, sebelum urusan IP address atau internet.

Artikel ini membahas cara membaca lampu indikator port LAN, lalu lima titik di jalur kabel yang paling sering membuat lampu tetap mati.

Artikel ini untuk Anda jika

Anda sedang melihat lampu port di switch, router, atau PC yang mati. Jika masalah Anda adalah pesan “Network cable unplugged” di laptop dan ingin mengecek dari sisi PC dulu, baca kabel LAN tidak terdeteksi di PC atau laptop.

Ringkasan singkat

  • Lampu link menyala tetap saat koneksi fisik terbentuk. Lampu activity berkedip saat ada lalu lintas data.
  • Arti warna hijau, kuning, atau oranye berbeda per merek. Cek manual perangkat sebelum menyimpulkan kecepatan.
  • Lampu mati total berarti link fisik belum terbentuk. Jangan dulu mengubah IP atau DNS.
  • Lima titik yang dicek: kabel, terminasi RJ45, keystone atau patch panel, port switch, dan network adapter.
  • Uji jalur dengan LAN tester sebelum memutuskan menarik kabel baru.

Arti Lampu Indikator pada Port LAN

Hampir semua port Ethernet punya satu atau dua LED. Satu menunjukkan link (ada koneksi fisik), satu lagi activity (ada data lewat). Pada beberapa switch, keduanya digabung dalam satu LED yang menyala lalu berkedip.

Cara membaca kondisi lampu port LAN
Kondisi lampuArtinyaLangkah berikutnya
Mati total di kedua ujungLink fisik belum terbentukCek kabel, RJ45, keystone, patch panel, port
Menyala di switch, mati di PC (atau sebaliknya)Satu sisi bermasalah, atau LED salah satu perangkat dimatikanCek port dan adapter di sisi yang mati
Menyala tetap, tidak pernah berkedipLink ada, tetapi tidak ada lalu lintas dataCek VLAN, status port, dan konfigurasi IP
Warna berbeda dari port lainBiasanya kecepatan link lebih rendah, misalnya 100 MbpsCek manual switch, lalu uji kabel
Menyala lalu mati berulangLink tidak stabil (flapping)Cek konektor longgar dan kualitas kabel

Jika lampu menyala tetapi tidak ada internet, masalahnya bukan di bagian fisik. Lanjutkan ke artikel kabel LAN terhubung tapi tidak ada internet. Jika warnanya menunjukkan kecepatan lebih rendah, baca kenapa LAN hanya 100 Mbps.

1. Kabel LAN Putus atau Rusak di Dalam Jalur

Kabel horizontal di kantor biasanya tersembunyi di plafon, cable tray, conduit, atau raised floor. Kerusakan di sana tidak terlihat dari luar. Penyebab yang sering ditemukan teknisi:

  • Kabel terjepit rangka plafon atau tertimpa benda berat.
  • Kabel tertarik terlalu kuat saat pekerjaan renovasi atau penambahan titik.
  • Tekukan terlalu tajam di sudut jalur atau di belakang rack.
  • Kabel digigit tikus pada area plafon yang jarang diperiksa.

Satu konduktor yang putus sudah cukup membuat link gagal. Untuk kabel permanen, pengujian dengan alat jauh lebih cepat daripada membongkar plafon.

2. Terminasi RJ45 Bermasalah

RJ45 yang terlihat terpasang rapi bisa saja salah satu pin-nya tidak kontak. Masalah umum: konduktor tidak masuk sampai ujung konektor, susunan warna salah, atau kedua ujung memakai standar berbeda (T568A di satu sisi, T568B di sisi lain, padahal bukan kabel crossover yang disengaja).

Gunakan satu standar secara konsisten di seluruh gedung, umumnya T568B. Jika LAN tester menunjukkan urutan pin tidak sesuai, lihat penjelasannya di hasil LAN tester tidak urut.

READ  CCTV Tidak Bisa Diakses dari HP tapi Normal di Monitor? Ini 3 Penyebabnya

3. Keystone Jack atau Patch Panel Bermasalah

Di sistem structured cabling, kabel dari meja tidak langsung masuk switch. Jalurnya melewati beberapa titik sambungan:

PC → patch cord → outlet/keystone → kabel horizontal → patch panel → patch cord → switch

Punch-down yang kurang dalam di keystone atau patch panel adalah penyebab yang sering terlewat. Karena itu, lampu switch yang mati belum tentu berarti kabel di plafon putus. Cek setiap sambungan dari ujung ke ujung sebelum memutuskan mengganti kabel.

4. Port Switch atau Router Bermasalah

Pindahkan patch cord ke port lain yang terbukti normal. Jika lampu langsung menyala, port sebelumnya perlu diperiksa. Port bisa rusak secara fisik, dimatikan oleh admin jaringan, atau masuk mode error-disabled akibat proteksi switch terhadap loop atau gangguan lain.

Pada switch managed, status port bisa dilihat di antarmuka web atau CLI. Jangan menyalakan ulang port tanpa tahu alasan port itu dimatikan.

5. Network Adapter pada Perangkat Bermasalah

Jika kabel dan port switch sudah terbukti normal, masalah ada di perangkat ujung: PC, printer, access point, atau IP camera. Adapter bisa rusak, dinonaktifkan, atau driver-nya bermasalah. Coba kabel yang sama ke laptop lain. Jika link langsung muncul, fokus pada perangkat pertama.

Langkah Isolasi Saat Lampu LAN Tidak Menyala

  1. Cabut dan pasang ulang RJ45 di kedua ujung sampai terkunci.
  2. Ganti patch cord di sisi meja dan di sisi rack dengan kabel yang terbukti normal.
  3. Pindahkan koneksi ke port switch lain.
  4. Hubungkan titik tersebut ke laptop lain.
  5. Uji jalur kabel permanen dengan LAN tester untuk melihat open, short, atau wiremap salah.
  6. Untuk instalasi structured cabling, uji dengan cable certifier agar hasilnya terdokumentasi.

Hasil uji menentukan tindakannya. Terminasi ulang keystone atau patch panel jauh lebih murah daripada menarik kabel baru, jadi jangan lewatkan pengujian.

Jika banyak titik di gedung yang bermasalah, perbaikan menyeluruh dengan jasa structured cabling biasanya lebih hemat daripada memperbaiki titik satu per satu.

Tim Amartta menangani troubleshooting dan instalasi kabel LAN untuk kantor, pabrik, dan gedung bertingkat. Teknisi kami memegang sertifikasi LS Simple™ Certified Installer, CommScope NETCONNECT ACT 1–3, dan TKBT untuk pekerjaan di ketinggian. Setiap perbaikan diuji dengan Fluke sebelum serah terima.

Lampu port tetap mati setelah semua dicek?

Tim kami menguji jalur dari outlet sampai patch panel, memperbaiki terminasi, atau menarik ulang kabel yang rusak, lengkap dengan label dan laporan uji.

FAQ Lampu LAN Tidak Menyala

Apa arti lampu LAN tidak menyala sama sekali?

Artinya link fisik antara dua perangkat belum terbentuk. Penyebabnya bisa kabel putus, RJ45 atau keystone bermasalah, port switch mati, atau network adapter perangkat bermasalah.

Lampu LAN menyala oranye, apakah itu tanda rusak?

Belum tentu. Pada banyak switch, warna berbeda menandakan kecepatan link. Oranye bisa berarti 100 Mbps atau 1 Gbps, tergantung merek. Cek manual perangkat, lalu uji kabel jika kecepatan lebih rendah dari seharusnya.

Lampu LAN menyala tapi tidak ada internet, kenapa?

Jika lampu link menyala, koneksi fisik sudah terbentuk. Masalahnya ada di konfigurasi, misalnya IP address, DHCP, VLAN, gateway, atau koneksi internet di router.

Apakah kabel harus ditarik ulang jika lampu tidak menyala?

Tidak selalu. Uji kabel terlebih dahulu. Jika masalahnya di RJ45, keystone, atau patch panel, cukup terminasi ulang. Tarik ulang hanya diperlukan jika kabel rusak di dalam jalur.
