Jaringan kantor yang lambat sering bukan masalah internet. Penyebabnya biasanya kabel yang asal tarik dan tidak terdokumentasi. Karena itu, jasa structured cabling menjadi fondasi penting bagi gedung perkantoran.
Artikel ini menjelaskan alur kerja jasa structured cabling dan jasa instalasi jaringan kantor secara lengkap, mulai dari survei sampai pengujian. Anda bisa memakainya sebagai acuan untuk menilai kualitas pengerjaan vendor.
Ringkasan singkat
- Structured cabling adalah pengkabelan terpusat berstandar TIA/EIA-568 dan ISO/IEC 11801 yang menghubungkan semua perangkat kantor ke satu rack.
- Alurnya lima tahap: survei, penarikan kabel Cat6, terminasi RJ45, patch panel dan perapihan rack, lalu pengujian Fluke.
- Kabel horizontal maksimal 90 meter per titik. Cat6 mendukung 1 Gbps hingga 100 meter.
- Vendor yang baik menyerahkan laporan uji, gambar as-built, dan tabel label.
- Estimasi instalasi lengkap Rp150.000–300.000 per titik. Harga final diberikan setelah survei.
Mengapa Kantor Perlu Jasa Structured Cabling
Structured cabling adalah sistem pengkabelan terpusat yang mengikuti standar seperti TIA/EIA-568 dan ISO/IEC 11801. Sistem ini menghubungkan komputer, telepon IP, access point, dan CCTV ke satu titik pusat. Manfaatnya bagi kantor:
- Mudah dikembangkan. Struktur yang rapi memudahkan penambahan titik baru tanpa membongkar instalasi lama.
- Gangguan cepat ditemukan. Setiap kabel berlabel, sehingga teknisi bisa melacak sumber masalah dalam hitungan menit.
- Downtime lebih rendah. Sambungan berstandar lebih stabil dibanding kabel yang ditarik langsung ke perangkat.
- Biaya perawatan terkendali. Dokumentasi lengkap mengurangi waktu kerja teknisi saat perbaikan dan perluasan jaringan.
Komponen Utama Sistem Structured Cabling
Standar TIA-568 membagi structured cabling menjadi enam subsistem. Memahami pembagian ini membantu Anda membaca penawaran vendor dengan lebih teliti.
Entrance facility
Titik masuk layanan dari luar gedung, misalnya kabel fiber optik dari ISP.
Equipment room
Ruang server atau ruang jaringan utama tempat router, firewall, dan core switch.
Backbone cabling
Kabel penghubung antarlantai atau antar-rack. Pada gedung bertingkat, umumnya memakai fiber optik.
Telecommunications room
Rack distribusi di tiap lantai yang berisi patch panel dan switch akses.
Horizontal cabling
Kabel UTP dari patch panel ke outlet di meja kerja, maksimal 90 meter.
Work area
Outlet dinding dan patch cord yang menghubungkan komputer, telepon IP, atau printer.
Tahap Awal Jasa Structured Cabling: Survei Lokasi dan Perencanaan
Pekerjaan dimulai dari survei. Tim teknis memeriksa beberapa hal berikut:
- Jarak antara ruang server dan setiap titik kerja.
- Jalur cable tray, plafon, dan shaft gedung.
- Jumlah titik jaringan, termasuk perangkat PoE seperti access point, CCTV, dan telepon IP.
- Lokasi rack, ketersediaan daya listrik, dan ventilasi ruang server.
Batas panjang kabel UTP horizontal adalah 90 meter. Karena itu, perencanaan jalur sangat menentukan hasil akhir. Tim kemudian menyusun gambar kerja, daftar material, dan jadwal pengerjaan. Anda menyetujui dokumen tersebut sebelum instalasi berjalan.
Penarikan Kabel UTP Cat6 dan Terminasi RJ45
Tahap berikutnya adalah penarikan kabel UTP Cat6. Kabel ini mendukung kecepatan 1 Gbps hingga 100 meter, dan 10 Gbps pada jarak yang lebih pendek. Teknisi menarik kabel lewat jalur khusus dan menjaga radius tikung agar kabel tidak rusak. Mereka juga memisahkan kabel data dari kabel listrik untuk mencegah interferensi. Setiap ujung kabel menerima label unik agar mudah dilacak.
Setelah penarikan selesai, teknisi melakukan terminasi RJ45 pada sisi outlet. Mereka mengikuti urutan warna T568A atau T568B secara konsisten. Penyedia jasa instalasi kabel LAN yang profesional memakai punch down tool dan konektor berkualitas, bukan crimping asal jadi. Hasilnya, sambungan stabil dan tahan lama.
Cat5e, Cat6, atau Cat6A untuk Kantor?
Pemilihan kategori kabel menentukan kecepatan maksimal jaringan untuk 10 tahun ke depan. Berikut perbandingannya:
| Kategori | Bandwidth | 1 Gbps | 10 Gbps | Cocok untuk |
|---|---|---|---|---|
| Cat5e | 100 MHz | Hingga 100 m | Tidak dirancang untuk 10 Gbps | Jaringan lama dan penambahan titik kecil |
| Cat6 | 250 MHz | Hingga 100 m | Jarak pendek, sekitar 37–55 m | Mayoritas kantor dengan jaringan Gigabit, access point, dan CCTV PoE |
| Cat6A | 500 MHz | Hingga 100 m | Hingga 100 m | Ruang server, uplink 10 Gbps, dan kebutuhan jangka panjang |

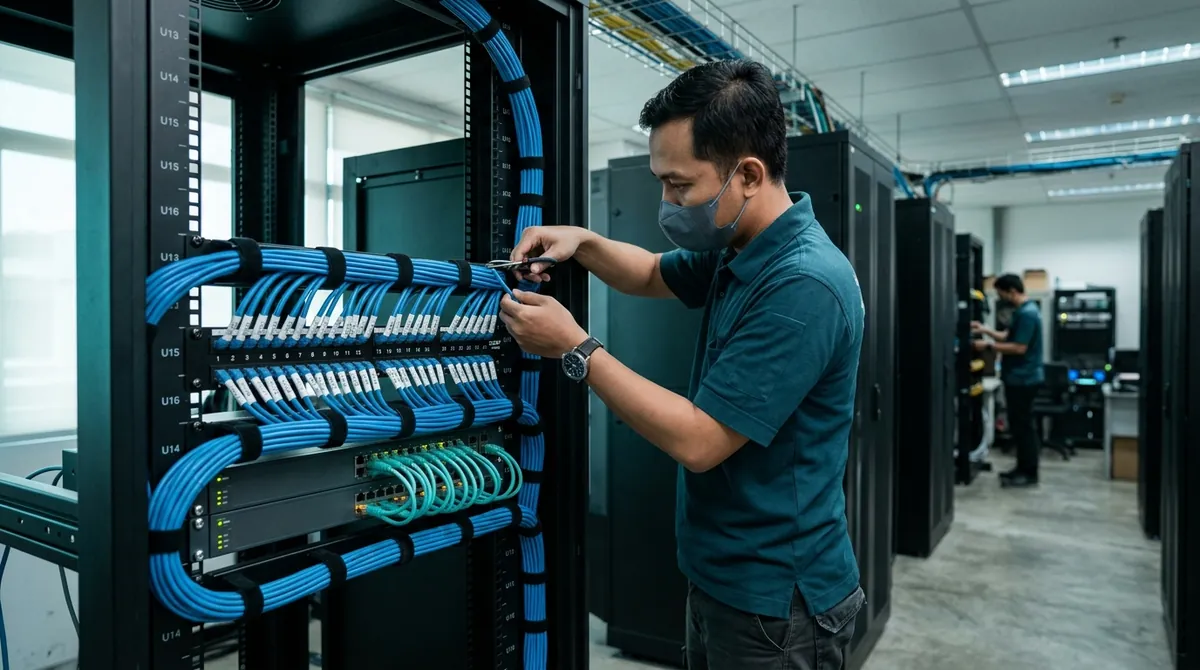

Pemasangan Patch Panel dan Perapihan Rack dalam Jasa Structured Cabling
Semua kabel horizontal berakhir di patch panel pada rack. Teknisi menancapkan kabel ke port patch panel dengan punch down, lalu mencocokkan nomor port dengan label outlet. Selanjutnya, mereka menghubungkan patch panel ke switch memakai patch cord pendek.
Perapihan rack menentukan kemudahan perawatan jangka panjang. Teknisi memakai cable manager dan velcro, serta memisahkan jalur data dari jalur daya. Untuk gedung bertingkat, backbone antarlantai sering memakai serat optik. Jika kantor Anda membutuhkannya, jasa pasang fiber optik dapat melengkapi sistem kabel tembaga.

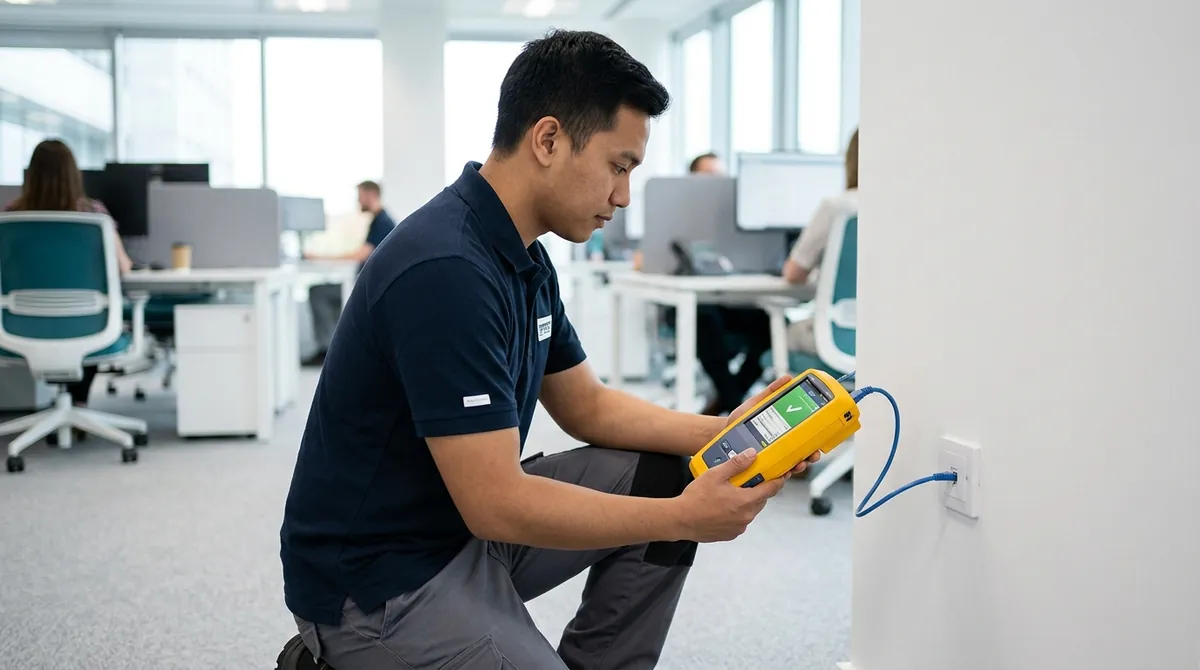

Pengujian dengan Fluke dan Dokumentasi Akhir
Tahap terakhir adalah sertifikasi. Teknisi menguji setiap titik dengan Fluke DSX CableAnalyzer. Alat ini mengukur wiremap, panjang kabel, insertion loss, NEXT, dan return loss. Setiap titik harus lulus standar Cat6. Teknisi memperbaiki titik yang gagal, lalu mengujinya ulang.
Setelah semua titik lulus, vendor menyerahkan dokumen akhir. Dokumen ini sangat berguna saat Anda menambah titik atau mencari sumber gangguan di kemudian hari. Pastikan Anda menerima:
- Laporan hasil uji Fluke untuk setiap titik.
- Gambar as-built jalur kabel dan posisi outlet.
- Tabel label yang mencocokkan nomor outlet, port patch panel, dan lokasi.
- Foto rack sebelum dan sesudah pekerjaan.
- Keterangan garansi pengerjaan secara tertulis.
Ringkasan Tahapan dan Standar Pengerjaan
| Tahap | Pekerjaan Utama | Acuan Standar | Hasil Akhir |
|---|---|---|---|
| Survei lokasi | Ukur jarak, cek jalur kabel | Maksimal 90 meter per titik horizontal | Gambar kerja dan daftar material |
| Penarikan kabel | Tarik UTP Cat6, beri label | Radius tikung aman, kabel data terpisah dari listrik | Kabel terpasang dan berlabel |
| Terminasi RJ45 | Punch down pada outlet | Urutan warna T568A atau T568B | Outlet siap pakai |
| Patch panel dan rack | Pasang panel, rapikan kabel | TIA/EIA-568 | Rack rapi dan mudah dirawat |
| Pengujian Fluke | Sertifikasi tiap titik | Standar kinerja Cat6 | Laporan uji dan as-built |
Kesalahan Umum dalam Instalasi Jaringan Kantor
Banyak gangguan jaringan berawal dari pekerjaan instalasi yang mengabaikan standar. Hindari kesalahan berikut:
- Kabel melebihi 90 meter. Sinyal melemah dan koneksi sering putus, terutama pada perangkat PoE.
- Kabel data sejajar kabel listrik. Interferensi menurunkan kecepatan dan memicu error.
- Kabel solid di-crimp langsung ke RJ45. Sambungan cepat longgar. Gunakan keystone jack dan patch panel.
- Cable ties terlalu kencang atau tikungan terlalu tajam. Struktur pasangan kabel berubah dan nilai uji turun.
- Tanpa label dan tanpa uji. Tidak ada bukti kualitas, dan pencarian gangguan memakan waktu lama.
Estimasi Biaya Jasa Structured Cabling Kantor
Berikut kisaran harga sebagai gambaran awal anggaran. Harga final mengikuti hasil survei lokasi.
Rp150–300 rb
per titik, instalasi kabel LAN lengkap
Rp10–15 rb
per meter, penarikan kabel LAN
Rp1,5–3 jt
paket 10 titik jaringan
Beberapa faktor yang memengaruhi biaya:
- Jumlah titik dan jarak rata-rata ke rack.
- Jenis kabel (Cat6 atau Cat6A) dan merek material.
- Kondisi jalur: plafon, conduit, cable tray, atau gedung bertingkat.
- Kebutuhan rack, patch panel, cable manager, dan switch.
- Akses gedung dan izin kerja dari pengelola gedung.
Rincian harga lainnya tersedia di halaman jasa instalasi kabel LAN.
Cara Memilih Penyedia Jasa Structured Cabling untuk Kantor
Gunakan daftar berikut saat membandingkan penawaran vendor:
- Melakukan survei lokasi sebelum memberi penawaran.
- Memiliki portofolio pekerjaan di gedung perkantoran.
- Teknisi memiliki sertifikasi kompetensi pengkabelan.
- Menyertakan laporan Fluke untuk setiap titik.
- Memberikan garansi pengerjaan secara tertulis.
Selain itu, pastikan vendor menawarkan layanan lanjutan, seperti jasa instalasi jaringan kantor yang mencakup konfigurasi switch, access point, dan firewall. Dengan satu penyedia, koordinasi lebih mudah dan tanggung jawab lebih jelas. Jika kantor Anda akan pindah gedung, pelajari juga jasa relokasi jaringan kantor.
Jasa Structured Cabling Kantor dari Amartta
Tim Amartta mengerjakan structured cabling untuk kantor, pabrik, gudang, dan gedung bertingkat. Teknisi kami memegang sertifikasi LS Simple™ Certified Installer, CommScope NETCONNECT ACT 1–3, dan TKBT untuk pekerjaan di ketinggian.
Area layanan meliputi Jakarta, Tangerang, Bekasi, Cikarang, Bogor, Depok, Bandung, serta Surabaya dan Jawa Timur.
Butuh survei structured cabling untuk kantor Anda?
Ceritakan jumlah titik, lokasi gedung, dan target waktu. Tim kami akan menjadwalkan survei dan menyiapkan penawaran.
FAQ Jasa Structured Cabling dan Instalasi Jaringan Kantor
Berapa lama pengerjaan structured cabling untuk kantor?
Durasi bergantung pada jumlah titik dan kondisi gedung. Untuk kantor dengan sekitar 50 titik, pengerjaan biasanya berlangsung beberapa hari hingga dua minggu setelah material siap.
Apa bedanya structured cabling dengan instalasi kabel LAN biasa?
Structured cabling mengikuti standar, memakai patch panel dan rack, serta menyertakan label dan dokumentasi. Instalasi biasa sering hanya menarik kabel langsung ke perangkat tanpa perencanaan jangka panjang.
Apakah kabel Cat6 sudah cukup untuk kebutuhan kantor?
Cat6 cukup untuk mayoritas kantor yang memakai jaringan Gigabit. Jika Anda butuh 10 Gbps pada jarak penuh 100 meter, pertimbangkan Cat6A.
Berapa biaya jasa structured cabling per titik?
Sebagai estimasi awal, instalasi kabel LAN lengkap berkisar Rp150.000–300.000 per titik. Harga bergantung pada jenis kabel, jarak, kondisi jalur, dan material. Harga final diberikan setelah survei lokasi.
Berapa panjang maksimal kabel LAN dalam structured cabling?
Kabel horizontal dari patch panel ke outlet maksimal 90 meter. Bersama patch cord di kedua ujung, panjang total satu kanal maksimal 100 meter. Untuk jarak lebih jauh, gunakan backbone fiber optik ke rack distribusi terdekat.
Apakah setiap titik jaringan harus diuji dengan Fluke?
Idealnya ya. LAN tester biasa hanya mengecek urutan kabel. Uji sertifikasi Fluke juga mengukur insertion loss, NEXT, dan return loss, sehingga laporannya menjadi bukti kualitas saat serah terima.
